汽车跳槽机器人行业是降维打击,机器人硬件系统之MCU分析(下)

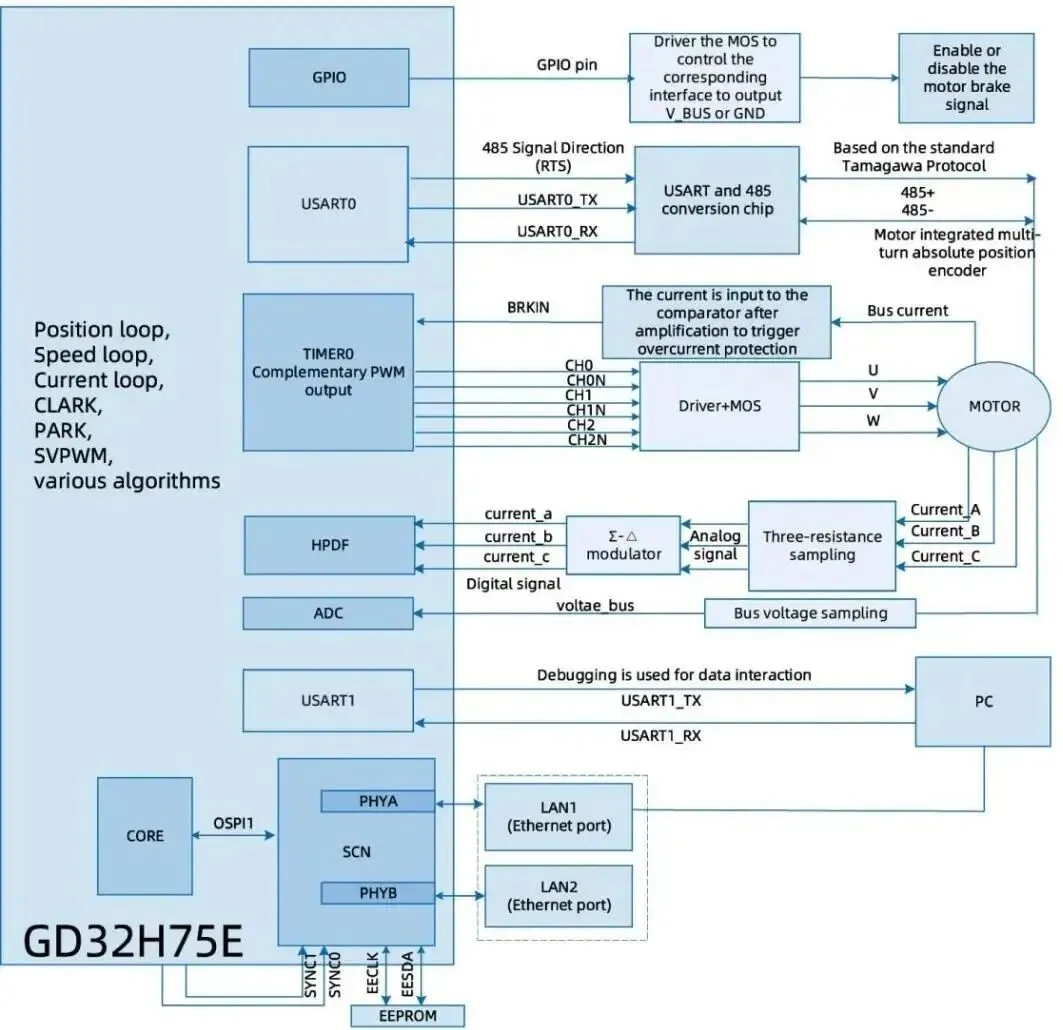

图片来源：兆易创新

PC通过以太网口与EtherCAT物理层连接，这个物理层可以是单独的芯片，也可以集成在MCU内部，MCU再控制执行器即电机系统，典型实例如上图的兆易创新的GD32H75E MCU。这款MCU最大特色是内置EtherCAT Slave Controller (ESC)和两个EtherCAT物理层，单独分离出来的ESC（从站控制）需要外挂EEPROM，还需要与MCU进行实时数据交互，传统的MCU算力和内存都有较大限制，可能需要外扩内存，并通过FPGA实现运动控制算法和处理编码器反馈。如果还要实现一定的信息安全或功能安全目标，则额外的安全单元也必不可少。而兆易创新选择性地将最值得集成的ESC，高算力MCU，大内存等高价值器件集成在了一起，不仅减少了40%~60%的板级系统成本，大幅缩减了系统总延时，PCB尺寸和系统总功耗也进一步降低。ESC实时性高，所以消耗运算资源比较多，通常需要一个ARM的Cortex 的M4核心。

除了兆易创新，先楫半导体也有类似的设计，先楫HPM6E00系列是中国首款拥有德国倍福公司（Beckhoff）正式授权 EtherCAT从站控制器（ESC: EtherCAT Slave Controller）的高性能MCU产品。该系列产品具备高性能运动控制、高实时工业以太网互联的特性，提供RISC-V双核，多达3端口的千兆以太网交换机，支持多种工业以太网协议和时间敏感网络 （TSN: Time-Sensitive Networking），支持32 路高分辨率 PWM 输出、16位ADC、Σ∆数字滤波。

HPM6E00网络非常强大，支持TSN交换机，具备3个外部端口和1个内部端口。配备EtherCAT Slave控制器，带有3个MAC端口。内置1个千兆以太网MAC控制器。8个CAN-FD接口、4个16位SAR ADC以及2个4通道滤波器。

图片来源：兆易创新

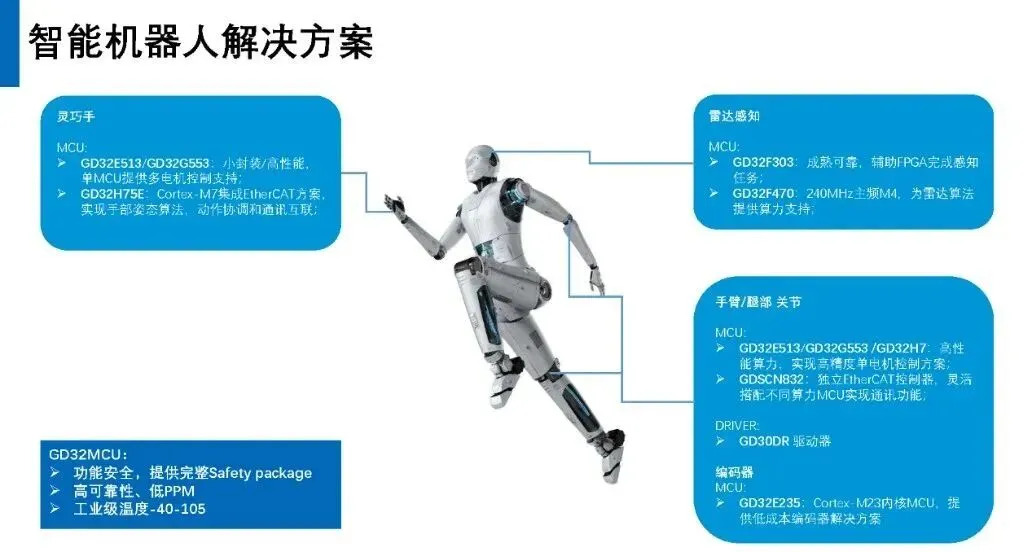

兆易创新的机器人用MCU分布，不同关节、灵巧手需要不同的MCU控制。对于机器人电机控制，最合适的算法就是FOC，这也是新能源汽车驱动电机的先进算法。

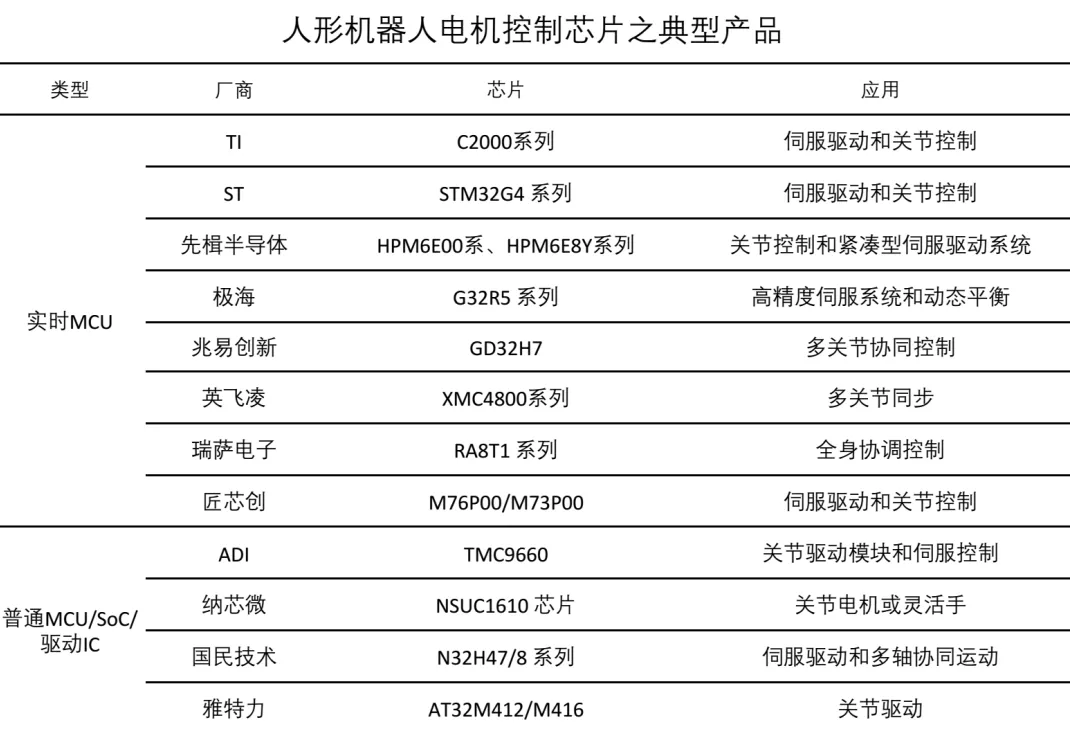

常见的机器人电机控制MCU一览

来源：网络

基本上每个自由度需要对应一个电机控制MCU，高端机器人有近50个自由度。

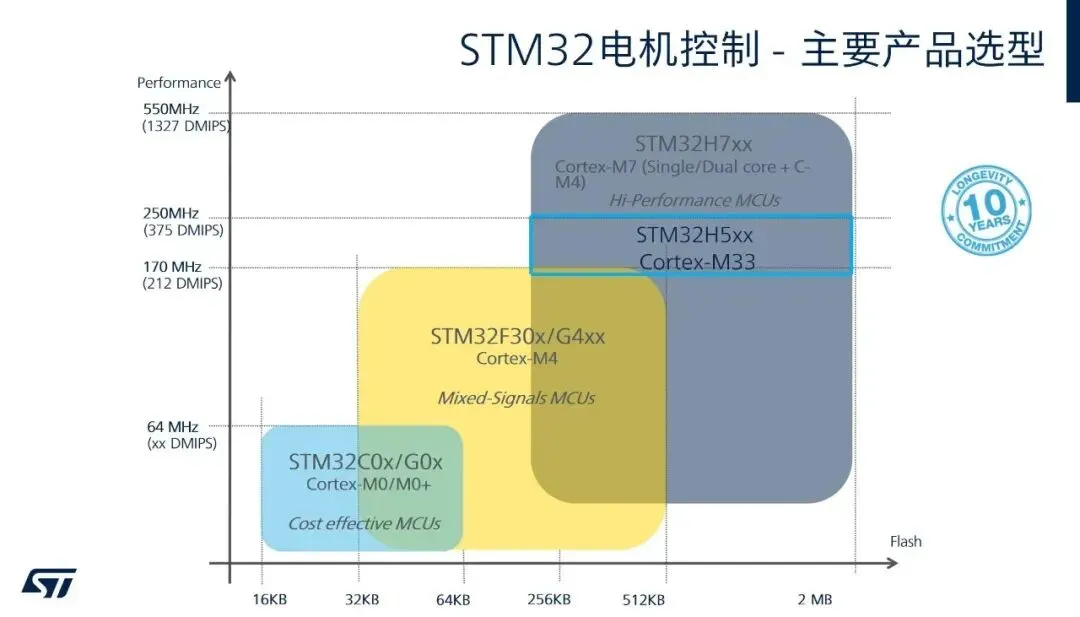

图片来源：意法半导体

目前，机器人领域最常见的还是意法半导体的STM32系列，主要是STM32H7和STM32G4。波士顿动力、高通和宇树都采用STM32H7做MCU控制。

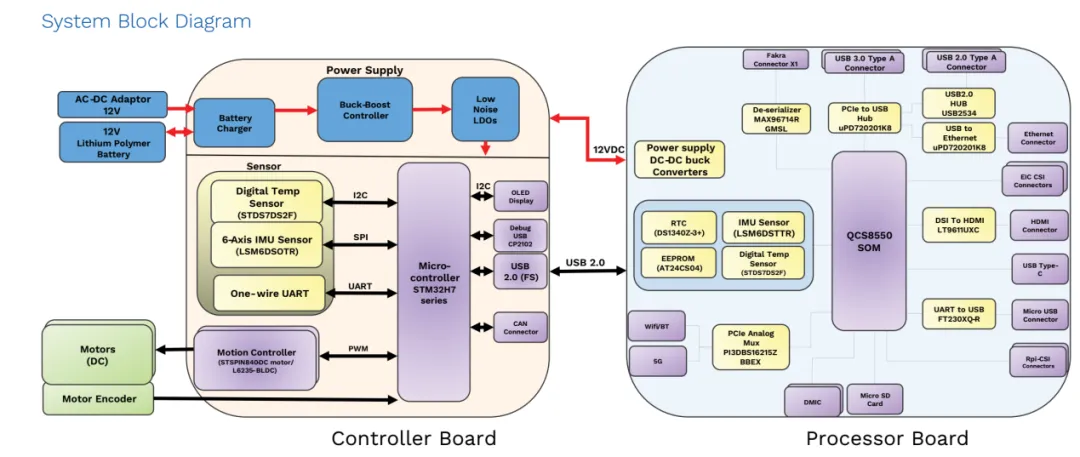

图片来源：高通

高通自主移动机器人即AMR参考设计方案如上图，主芯片是QCS8550和意法半导体的STM32H7。

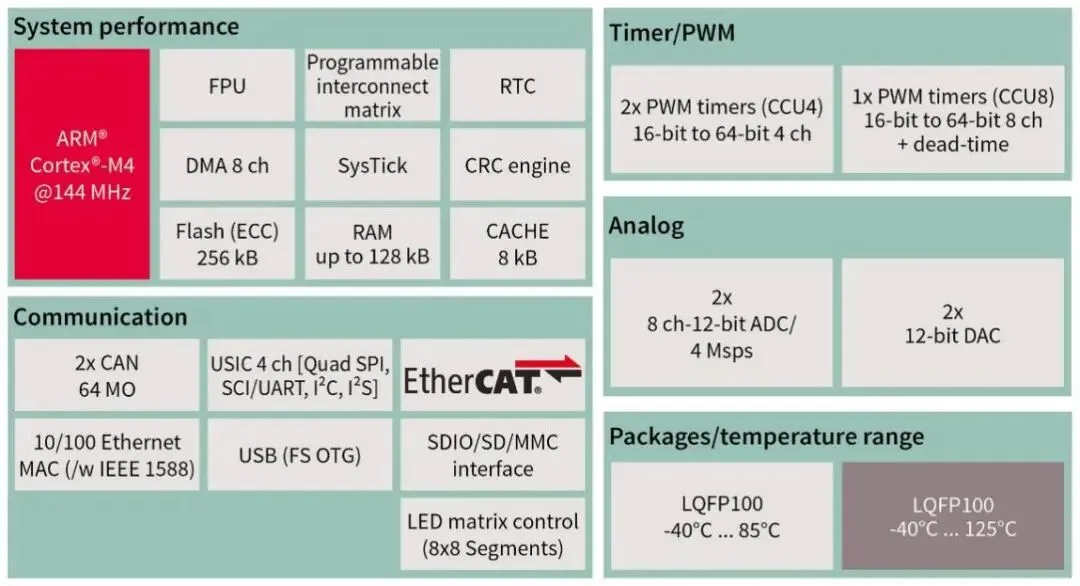

XMC4800框架图

图片来源：英飞凌

除了意法半导体，英飞凌的XMC4800也使用广泛，这是一个2015年推出的芯片，但是对FOC支持度颇高，可谓非常超前，同时也内置了EtherCAT从控制器即ESC。

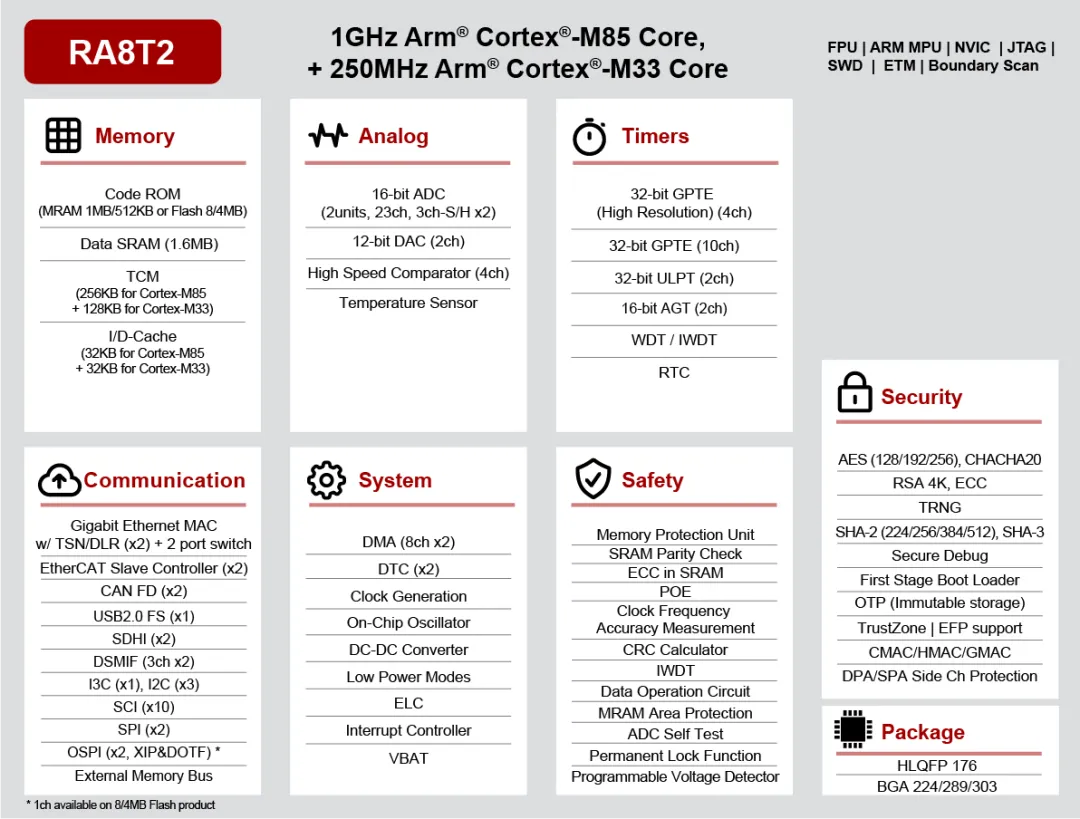

图片来源：瑞萨

最新的则有瑞萨的RA8T2，2025年9月推出。RA8T2算力超高，是目前所有工业控制与机器人用MCU中最高的，没有之一。RA8T2 MCU充分利用Arm® Cortex®-M85处理器的高性能以及Arm的Helium™技术，为数字信号处理器（DSP）和机器学习（ML）的实现带来显著性能提升。这一增强性能支持AI功能用于预测电机的维护需求，有助于减少高昂的停机成本。

除卓越的处理能力外，RA8T2 MCU还通过多种通信接口提供高速多协议工业网络支持，包括两个带DMA的千兆以太网MAC、一个双端口EtherCAT从站接口，以及其它丰富接口。RA8T2配备高达1MB的高速MRAM（磁阻随机存取存储器），访问速度可达100MHz。相较于闪存，MRAM具备更快的写入速度、更高的耐用性和更强的数据保持能力。

此外，RA8T2还集成紧耦合存储器（TCM）——Cortex®-M85的TCM容量为256KB；Cortex®-M33版本的容量为128KB。TCM技术可为用户提供低抖动的高精度实时性能，即使于存在大量中断和分支的电机控制处理中仍可保持稳定运行。

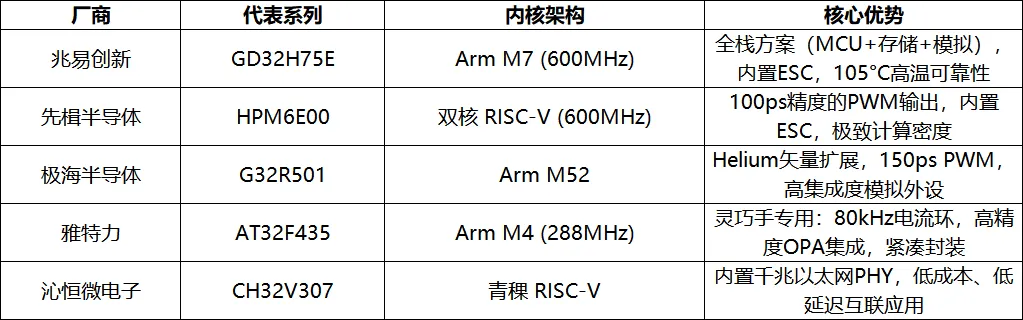

国内五家机器人专用电机控制MCU对比

来源：网络

机器人专用电机MCU有两个明显特点，一是需要支持ESC，另一个是需要支持FOC，最好还是无位置传感器FOC。实际上汽车领域的MCU同样适用，且汽车领域MCU一般都达到ASIL-D级安全标准。

机器人领域的电机基本都是BLDC，即直流无刷电机，传统的控制策略是梯形六步换向控制，先进的算法则是FOC。

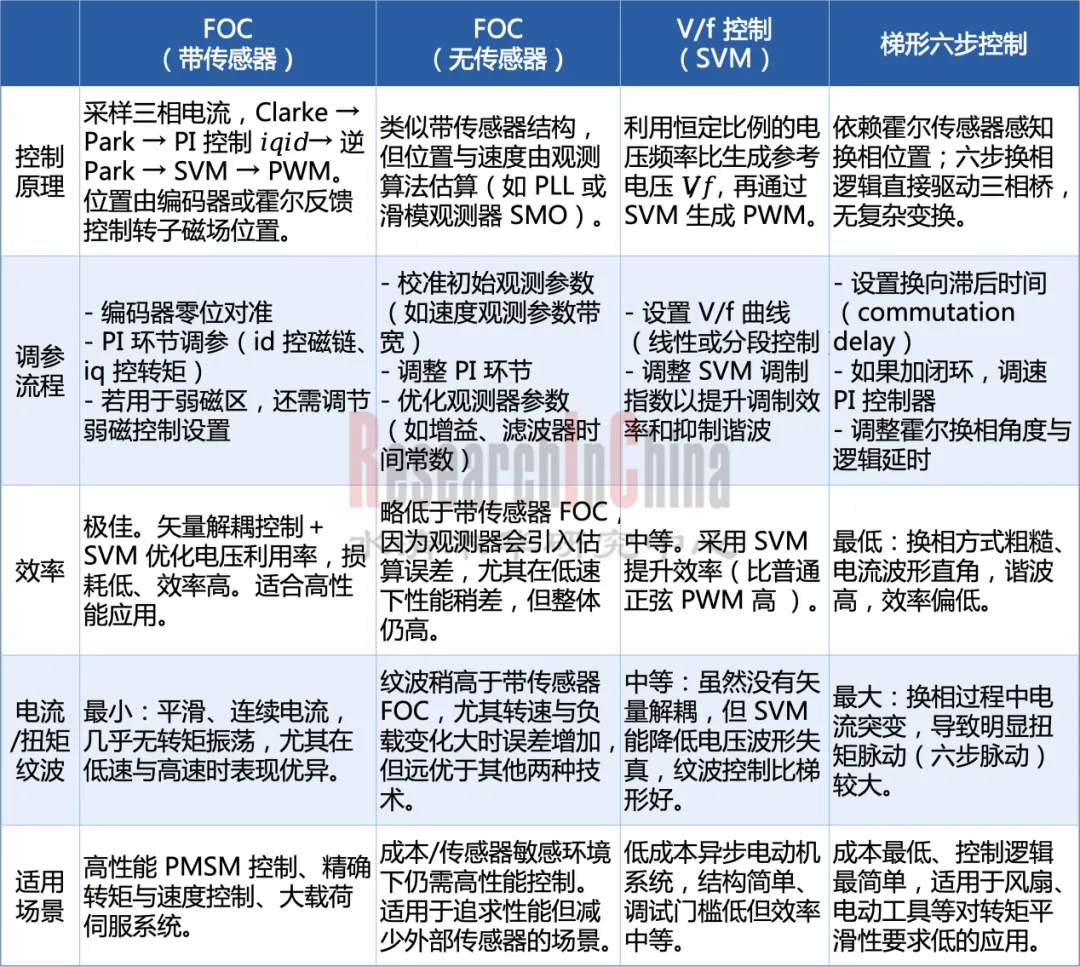

四种BLDC控制器策略对比

来源：网络

FOC对MCU算力需求较高，FOC与非线性误差补偿电流环的更新频率通常需达到20kHz至100kHz，以确保运动的“透明度”。这意味着MCU必须在5至50微秒内完成一次包含克拉克/帕克变换的完整计算。无传感器FOC算法需要用神经网络来虚拟一个位置传感器，这一般需要一个并行计算单元，如英飞凌最新的TC4X系列MCU内置PPU就是如此，基于神经网络的位置观测器（NN-based position observer），在并行处理单元（PPU）上执行，PPU 与 TriCore 之间通过处理器间通信（IPC）进行数据传输。最终可达200KHz的无位置传感器FOC。

除了FOC外，还有非线性补偿，具身机器人普遍采用谐波减速器，其柔轮变形虽消除了反向间隙，却引入了周期性传动误差（Kinematic Error）。通过实时非线性补偿算法来抵消减速器的运动学波动。为了实现“运动透明度”，关节控制器必须实时解算基于拉格朗日公式建立的动力学方程。需要增加一个浮点运算加速器 非线性补偿： MCU需将减速器的传动误差作为前馈分量注入电流环，这对硬件加速器提出了较高要求。德州仪器的C2000系列能比较好满足，它有硬件加速阵列：专用TMU（三角数学单元）可将Park变换周期缩短1.3倍以上，而独立于CPU运行的控制律加速器（CLA）则确保了电流环解算与通信逻辑的物理隔离，避免了运动中的“抖动”现象。

协议标准： EtherCAT凭借其分布式时钟（DC）实现的微秒级同步（<1μs），已成为具身机器人的事实标准。双核异构逻辑： 领先方案采用双核架构（如Cortex-M7 + M4 或双核RISC-V），其中一个核心专注于EtherCAT协议栈处理，另一个核心专注于FOC算法逻辑。这种物理层面的任务隔离，从根本上消除了通信负荷波动导致的“运动抖动”。 “芯片级集成”ESC不仅是节省PCB面积的问题，它大幅提升了系统的确定性。对于人形机器人在非结构化环境中的稳定行走，这种微秒级的轴间同步是保证整机质心不发生失稳的技术底座。

实际上，汽车领域的高级MCU如英飞凌TC397或瑞萨的U2A16同样适用，汽车领域MCU算力更强，且一般都达到ASIL-D级安全标准，安全性远高于通用工控MCU，唯一缺点就是价格太高。

汽车行业竞争激烈，内卷非常严重，而新兴的机器人行业，前景广阔，难度远低于汽车行业，门槛也是远低于汽车行业，汽车行业跳槽机器人行业妥妥的降维打击，未来会有越来越多的汽车行业人才跳槽机器人行业。
