洞察职场风云，把握招聘先机，解读科技前沿，传递行业正能量，请点击下面链接，欢迎关注“猎头大山”微信公众号！摘要：本文从原理、充电逻辑、硬件架构、行业趋势、市场格局、主流供应商六大维度，完整拆解车载充电机产业全貌。一、什么是 OBC？新能源车的内置电能转换器
1. 基础定义

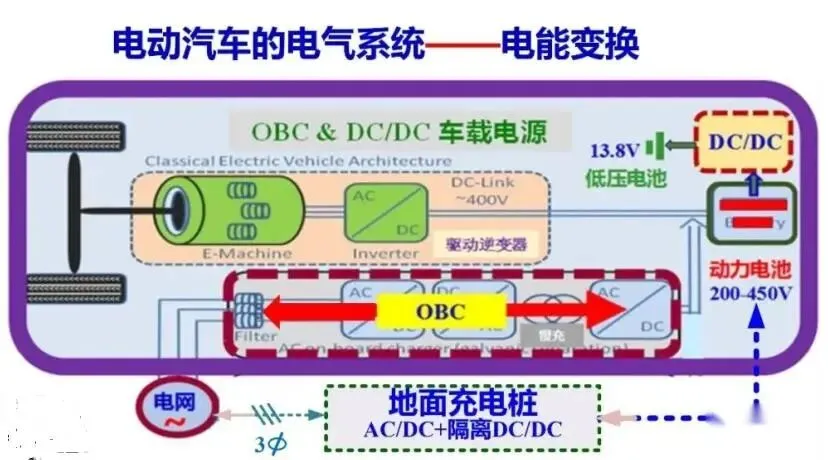

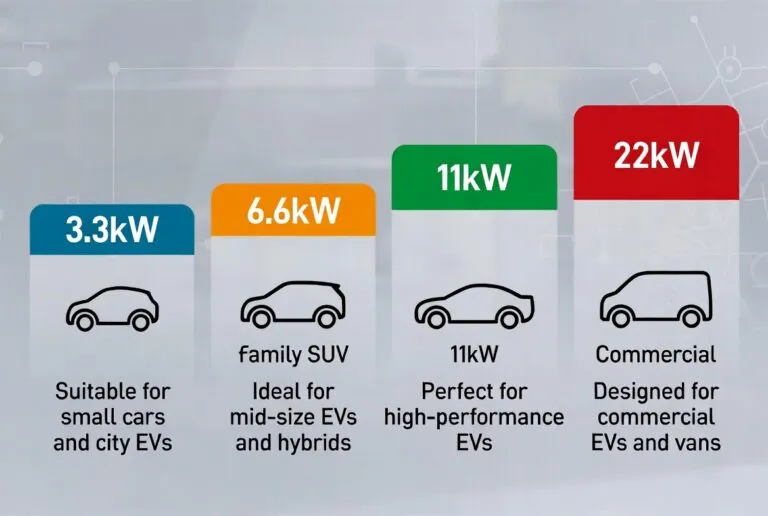

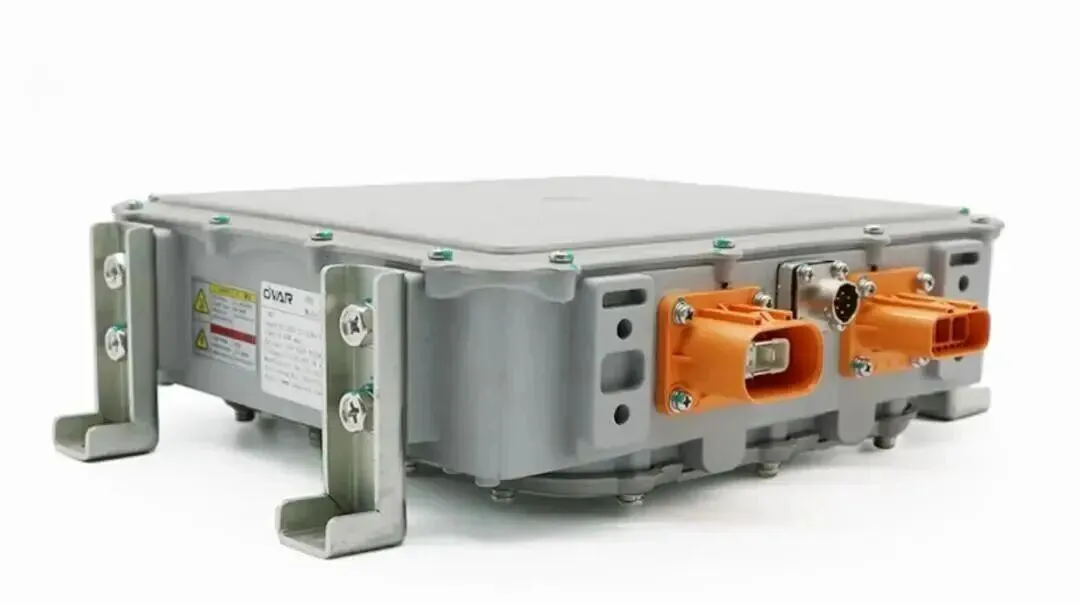

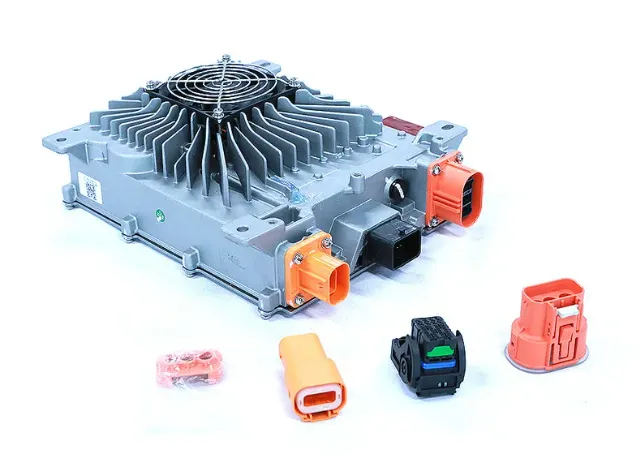

OBC 全称On-Board Charger 车载充电机，是预装在纯电 BEV、插混 PHEV 车内的电力转换设备，属于新能源汽车 \\小三电（OBC+DC/DC+PDU 高压配电盒）\\核心组成部分，对应动力系统大三电：动力电池、驱动电机、电机控制器。核心核心作用： ✅ 正向：把家用插座、交流充电桩输出的交流电 AC，转化为动力电池适配的直流电 DC，完成慢充补能； ✅ 双向版本：可反向将电池直流电逆变为 220V 交流电，实现车对外供电。单相 OBC：7.2kW、11kW，适配普通家用交流桩；三相 OBC：标准 22kW，多适配高端车型、商用车辆。绝大多数车企搭载隔离型 OBC，电网端与车载高压端耐压隔离 2500V~3750V，搭配过压、欠压、过流、过热多重保护，充电异常自动断电，保障整车高压安全。2. OBC 三大分类

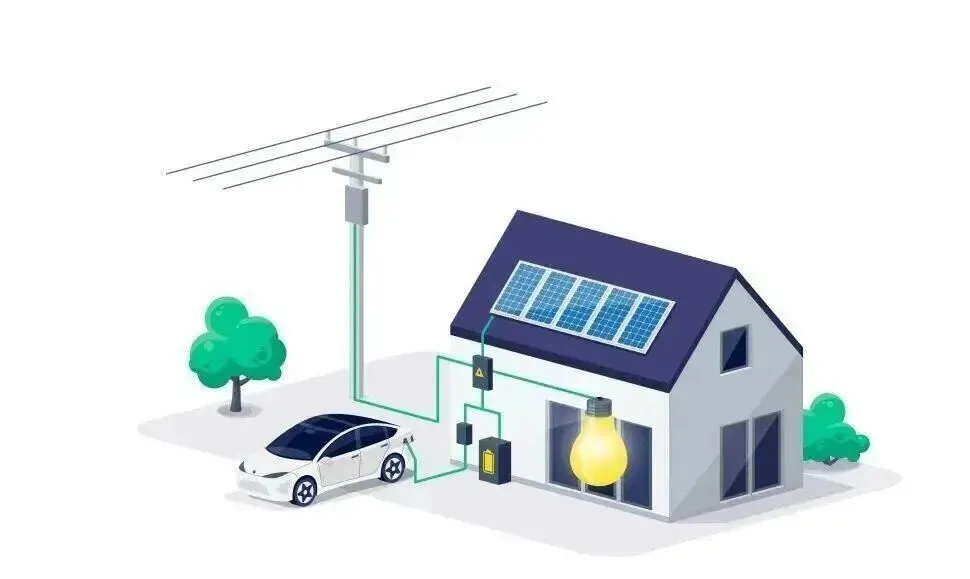

单向车载充电机功率仅单向从电网流向电池，仅支持充电，拓扑分单级式、两级式，是入门车型标配方案。双向车载充电机采用双向 AC-DC + 双向 DC-DC两级架构，支持两大核心场景： ▫️V2L 车对负载：车辆外放 220V 市电，可给电脑、家电、户外设备供电； ▫️V2G 车对电网：车辆电量反向并网，参与电网削峰填谷； ▫️V2H 车对家庭：停电时车辆反向为全屋供电。集成式车载电源不再单独外挂 OBC 硬件，主流集成路线两条： ① 电源集成：OBC+DC/DC 二合一、OBC+DC/DC+PDU 三合一； ② 全域多合一：电机 + 电控 + 减速器 + OBC+DC/DC+BMS 八合一电驱总成，大幅缩减车内体积、线束与硬件成本。二、交流充电 VS 直流快充：OBC 在两种补能模式里的角色

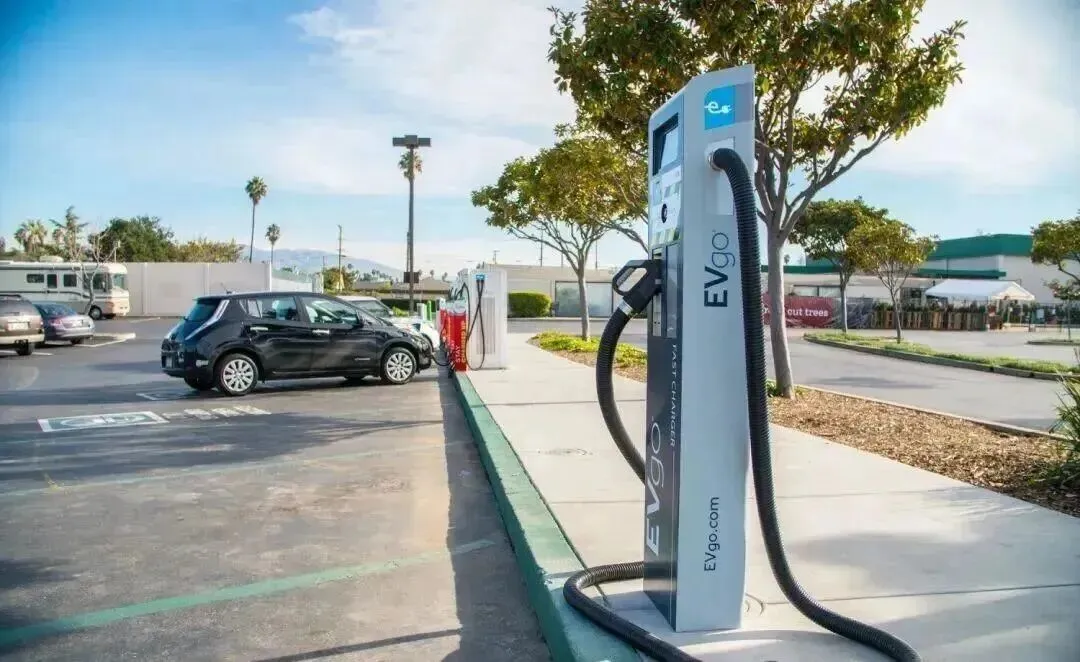

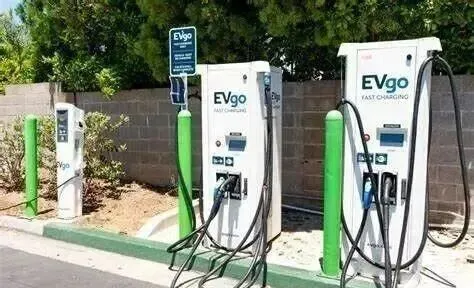

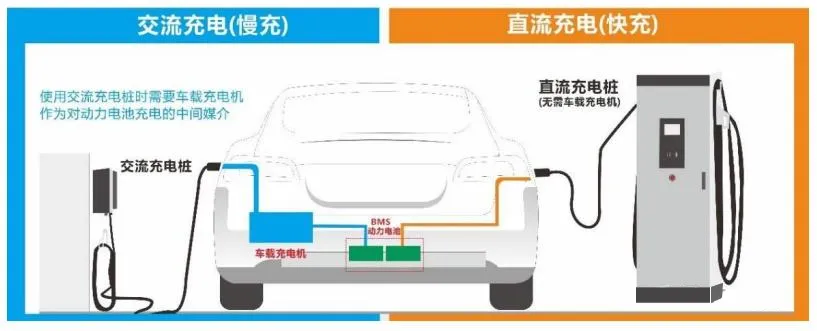

充电桩仅输出交流电，全部 AC 转 DC 工作由车载 OBC 完成。优势：桩体结构简单、成本低，OBC 可根据 BMS 电池状态自主调节电压电流，无需桩车深度通讯；对电池冲击小，长期慢充更延缓电芯老化衰减。劣势：功率上限受 OBC 硬件限制，常规充满需要 8~16 小时，适合夜间居家充电。外部充电桩内部自带大功率整流模块，直接将电网交流电转为高压直流电，跳过车载 OBC 直连动力电池。功率规格：主流 50kW~300kW 高压快充，电压最高可达 600V、电流 400A；短板：桩体造价高昂，必须与车辆 BMS 实时通讯匹配参数，大电流快充会一定程度加速电池损耗。简单总结：家用慢充看 OBC 功率，路边快充绕开 OBC 直充电池。三、OBC 核心工作逻辑与硬件架构
1. 充电两段式控制策略
为兼顾充电速度与电池满充精度，OBC 自动切换两套充电模式：恒流快充阶段：充电前期大电流恒定输入，快速拉高电池电量；恒压涓流阶段：电量接近满电后锁定电压、逐步降低电流，精准充至 100%，防止过充损伤电芯。2. 标准硬件组成

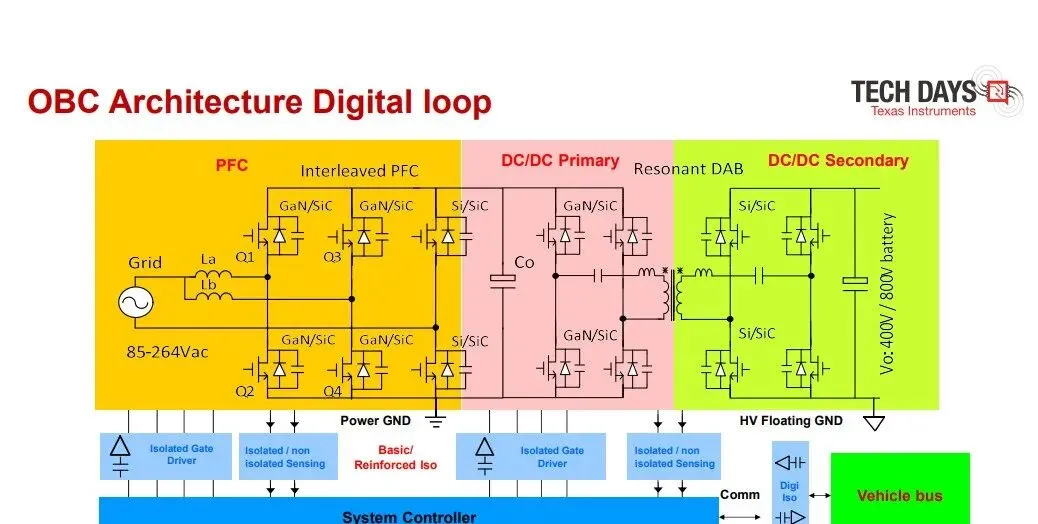

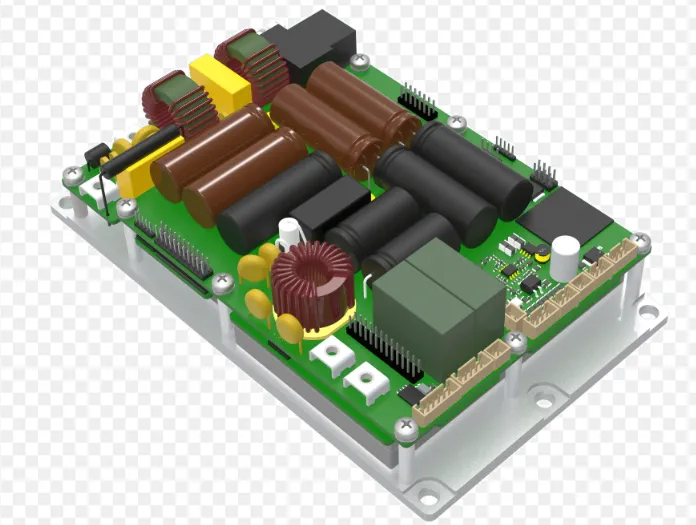

整套 OBC 功率链路由十大核心电路构成： 输入电压采样电路 → 输入 EMI 滤波器 → 全波整流电路 →PFC 功率因数校正电路（提升电网用电效率、抑制谐波） → 隔离型 DC/DC 电压变换电路 → 输出滤波电路 → 输出电压检测电路 → 主控控制电路 → 辅助 DC/DC 供电模块 → 整车 CAN 通信接口。行业 DC-DC 主流拓扑：移相全桥、LLC 谐振，大功率场景下多组电路并联扩容提升输出功率。3. 核心功率器件迭代方向
早期方案以硅基 IGBT、普通二极管为主； 现阶段SiC 碳化硅 MOSFET成为主流选型：耐压更高、导通损耗更低、耐高温、开关频率更高，可缩小 OBC 体积重量、提升整机转换效率、降低整机散热设计难度。 比亚迪、特斯拉、吉利、小鹏、大众等主流车企已批量搭载 SiC 方案 OBC。四、OBC 行业五大发展趋势

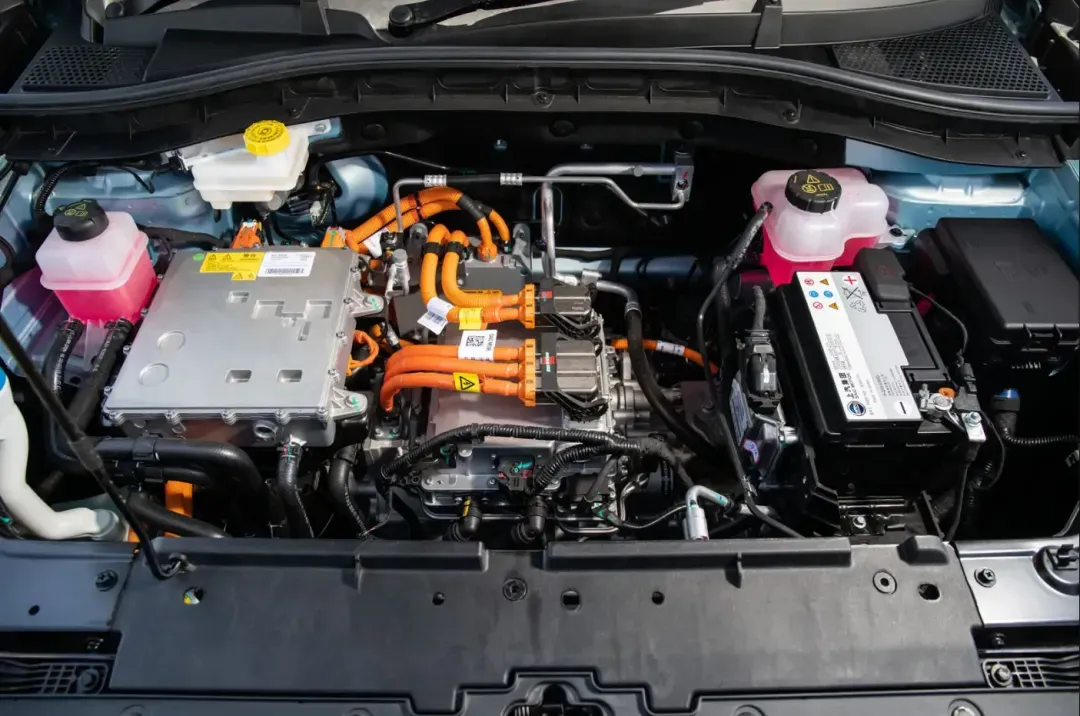

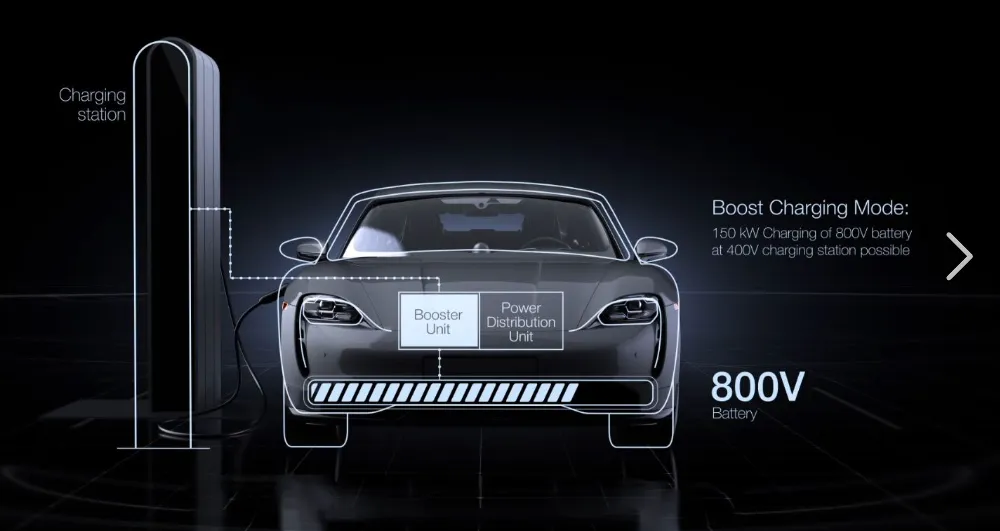

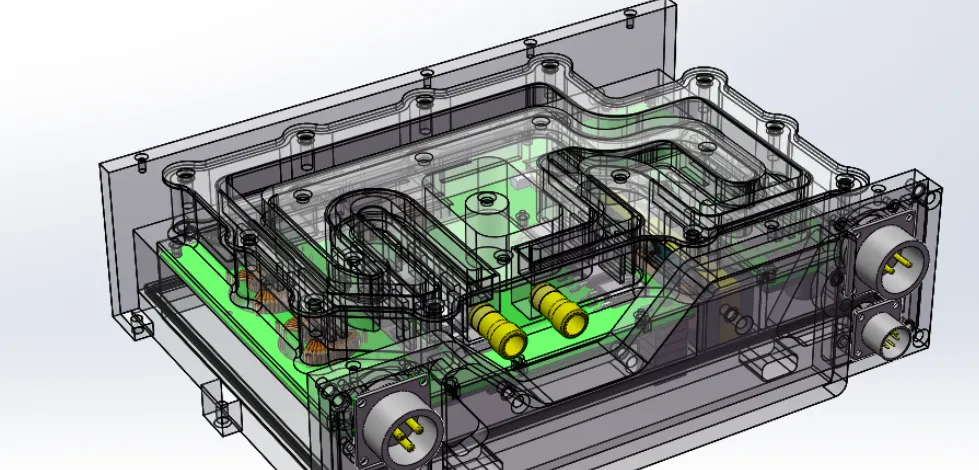

全面适配 800V 高压整车平台从 400V 架构升级至 800V 高压平台，OBC 需要更高耐压、更大电流输出能力，22kW 大功率三相 OBC 逐步取代 6.6kW 单相基础款。双向化成为标配刚需户外露营、应急供电、电网储能需求爆发，V2L 外放功能下沉至十几万入门车型，双向 OBC 渗透率持续走高。高度集成化替代单机产品独立外挂 OBC 越来越少，多合一电源总成、电驱八合一总成是主机厂降本减重的核心方案，弗迪动力为集成路线标杆企业。分立高压器件 + SiC 器件大规模普及第三代半导体渗透率提升，分立式功率元器件简化模组设计，进一步压缩 BOM 成本。高功率密度、小型化、液冷散热从风冷转向液冷结构，在更小体积内实现更高充电功率，适配整车底盘一体化布置需求。五、国内 OBC 市场规模与竞争格局
1. 行业装机数据
2022 年国内新能源乘用车 OBC 全年装机512.87 万套，同比增长 77.6%；2023 上半年装机量 283.93 万套，同比上涨 37.34%，随新能源车渗透率稳步扩容。2. 市场头部梯队（前三合计市占 57.7%）
弗迪动力（比亚迪旗下）：市占 28.7%，自研自供为主，八合一集成总成装机量行业第一；威迈斯：市占 20.4%，第三方外供龙头，定点长城、上汽、通用、理想、零跑等数十家车企；特斯拉自研：市占 8.6%，垂直供应链模式，全系标配 SiC 车载电源方案。3. 两大阵营划分
▫️主机厂自研阵营：比亚迪弗迪动力、特斯拉，自产自用 + 少量外供，供应链自主性最强； ▫️第三方 Tier1 供应商：威迈斯、欣锐科技、英搏尔、富特科技、得润电子、华为数字能源、博世、大陆、法雷奥等，面向全行业车企开放定点配套。六、国内 OBC 主流 25 家核心供应商名录
1. 弗迪动力
比亚迪全资子公司，国内集成化车载电源开创者，2018 年量产三合一、高压三合一总成，现已量产八合一电驱总成，覆盖电机、电控、OBC、DC/DC、PDU、VCU、BMC 等全部动力电源模块，海内外多基地布局。2. 威迈斯（688612）
车载电源老牌上市企业，2017 年率先量产集成式 OBC 电源总成，客户覆盖长城、上汽、理想、合众、零跑等，同步布局电驱三合一、多合一总成业务。3. 特斯拉
全链条自研车载充电机，Model 3 率先商用 SiC 功率器件，引领行业第三代半导体上车浪潮，供应链高度垂直整合。4. 英搏尔（300681）
电源总成主打三合一至六合一集成方案，客户包含五菱、吉利、奇瑞、长城、小鹏、上汽大通，集成芯技术实现轻量化低成本优势。5. 富特科技
战略股东含广汽资本、蔚来资本、小米长江基金，配套广汽埃安、蔚来、小鹏、小米汽车、雷诺日产联盟、大众体系。6. 欣锐科技（300745）
国内最早批量落地 SiC 双向 OBC 企业之一，碳化硅方案出货超百万套，定点比亚迪、极氪、吉利、小鹏，与意法半导体达成深度战略合作。7. 铁城科技
亿利达旗下国资控股企业，深耕车载 DC/DC 与 OBC 硬件开发，专注商乘两用车载电源解决方案。8. 科世达（德国）
百年德系零部件企业，第四代车载充电机可覆盖 3.6kW~22kW 全功率段，适配全球主流整车平台。9. 华为数字能源
推出超融合车载高压电源平台，集成 OBC、DC/DC、PDU 一体化方案，搭配端云 BMS 电池预警系统，配套多家车企智选车型。10. 力华集团
老牌汽车电器厂商，新能源车载充电机、逆变器产品配套长安福特、本田、科勒等海内外品牌。11. 大陆集团（德国）
全球 Tier1 巨头，推出 AllCharge 创新方案，复用驱动电机逆变器充当充电变换单元，大幅精简 OBC 硬件结构。12. 博世（德国）
汽车电子龙头，提供 OBC+DC/DC 一体化系统，SiC 技术缩小电源模块体积，适配多电压平台车型。13. 李尔（美国）
全球座椅与电气系统巨头，曾与欣锐科技成立合资公司布局车载充电机业务。14. 得润电子（002055）
行业首批量产 800V 平台 22kW 大功率 OBC，独创铝基板液冷散热技术，前瞻布局氮化镓 GaN 新一代器件方案，主力供货欧洲高端车企。15. 华耀电子
中电科 38 所旗下企业，依托军工电源技术沉淀，新能源车载电源外销欧美多国。16. 采埃孚（德国）
传动与电驱系统龙头，全面推进 800V 高压平台电力电子总成量产，包含配套车载充电电源模块。17. 法雷奥（法国）
推出第四代可拓展双向 OBC 平台，兼容 400V/800V 电池系统、单相 / 三相电网输入，支持全球多地区法规适配。18. 台达电子
全球电源管理龙头，车载 OBC、二合一集成电源批量配套海内外车企混动与纯电车型。19. 联合电子
博世与中联汽车电子合资企业，产品线分独立式 OBC、OBC+DC/DC 集成 CharCon 两大系列。20. 通合科技（300491）
主营充电桩功率模块 + 车载电源，车载 OBC 产品覆盖乘用车、商用车两大赛道。21. 奉天电子
大众、通用、PSA、一汽、东风、长城一级供应商，乘用车 + 重卡车载电源稳定批量供货。22. 汇川技术
工控龙头跨界新能源电驱与车载电源，第二代 SiC 电机控制器 + 车载电源总成逐步定点落地。23. 英威腾
集团下设电动汽车驱动事业部，自建 OBC、DC/DC 全自动产线，覆盖商用车与专用车市场。24. 锐德科技
深耕商用车小三电起步，后拓展乘用车 OBC、PDU 集成电源，具备全套 AC-DC、DC-AC 自主拓扑专利。25. 领充新能源
核心团队源自华为、艾默生，业务覆盖车载充电机、储能微网、换电系统，配套广汽、上汽五菱、国网体系项目。华为 OBC 磁性元器件独家供应商，磁体部件占单台 OBC 成本约 30%，占据该细分领域 70% 市场份额，是 OBC 上游核心元器件核心厂商。结语
从单纯的「车内充电适配器」，到整车能源互联、车网互动的核心枢纽，OBC 早已跳出慢充硬件的单一定位。
伴随 800V 高压平台普及、碳化硅器件下沉、多合一集成化加速、V2G 能源生态落地，车载充电机这条细分赛道，仍将伴随新能源汽车行业持续迭代升级。END
