在航空航天器的起落架上精准收放，在医疗器械中温柔支撑生命希望，在高端汽车里轻盈应对复杂路况……钛合金弹簧凭借其独特的性能优势，正成为众多高端领域不可或缺的关键部件。本文将深入剖析钛合金弹簧的性能特点、工艺难点及解决方案，并展示其丰富的应用场景。
一、性能卓越：多维度优势尽显
（一）高比强度与弹性并存
钛合金（如TC4、TA18）展现出强大的综合性能。其强度与钢相当，抗拉强度可达800 - 1100 MPa，但密度仅为钢的60%。这种低密度高强度的特性，使得钛合金弹簧在相同承载能力下重量大幅减轻。同时，其弹性模量（110 - 120 GPa）更低，可提供更大的弹性变形能力，弹性比功高，储能能力优于钢。在需要高能量吸收的场景中，如减震弹簧，钛合金弹簧能够更有效地吸收和释放能量，为设备提供稳定的弹性支撑。
（二）耐腐蚀性超强
钛合金对海水、氯离子、体液等腐蚀介质具有“免疫”能力。在海洋环境中，普通金属弹簧容易受到海水的侵蚀而生锈损坏，影响设备正常运行。而钛合金弹簧则能长期稳定工作，无需额外的防腐处理。在医疗领域，作为心脏支架弹簧等植入物，钛合金弹簧不会与体液发生化学反应，避免了因腐蚀产生的有害物质对人体的危害，保障了患者的健康安全。
（三）疲劳寿命长久
钛合金的疲劳极限可达抗拉强度的50% - 60%，而钢约40%。这意味着在高频动态载荷下，如航空发动机阀门弹簧，钛合金弹簧能够承受更多的循环次数而不发生疲劳断裂。其长久的使用寿命降低了设备的维护成本和更换频率，提高了设备的可靠性和安全性。
（四）无磁性与生物相容性佳
钛合金无磁性，这一特性使其在MRI（磁共振成像）环境中能够正常工作，不会干扰成像结果。同时，钛合金通过ISO 5832 - 3医疗认证，如TA1纯钛或TC4 ELI，具有良好的生物相容性，不会引起人体的排异反应，广泛应用于医疗植入物领域。
二、工艺精研：突破难点铸就精品
（一）材料选择：精准匹配需求
不同的应用场景对钛合金弹簧的性能要求各异，因此需要精准选择合适的合金材料。TC4（Ti - 6Al - 4V）综合性能优异，成本适中，适合大多数弹簧应用。TA18（Ti - 3Al - 2.5V ）耐高温性更好，可用于≤450℃的环境，如发动机阀门弹簧。纯钛（TA1/TA2）塑性极佳，但强度低，适合低载荷弹簧，如一些对强度要求不高但需要良好弹性的场合。
（二）成型工艺：冷热各有挑战
冷成形：适用于直径≤6 mm的丝材，如医疗微型弹簧。然而，钛合金冷作硬化快，在冷成形过程中需要中间退火（700 - 800℃）以恢复材料的塑性。同时，回弹量大是冷成形的难点之一，比钢高20% - 30%。为了解决这一问题，需要通过模具补偿设计或多次成型修正，确保弹簧的尺寸精度符合要求。
热成形：温度范围为750 - 900℃（TC4）或700 - 850℃（TA18），在热成形过程中需要惰性气体保护，防止材料氧化。热成形的优势在于可以加工大尺寸弹簧，如航空用螺旋弹簧，并且能够减少残余应力，提高弹簧的性能稳定性。
（三）热处理：优化性能关键
去应力退火：在500 - 650℃下进行1 - 2小时的退火处理，可以消除冷加工应力，提高弹簧的尺寸稳定性，减少在使用过程中的变形。
固溶 + 时效（仅TC4等α - β合金）：先进行固溶处理（900 - 950℃水淬），再进行时效处理（480 - 550℃×4 - 8h），可以提升弹簧的强度10% - 15%，进一步提高其承载能力。
（四）表面处理：增强性能与寿命
喷丸强化：通过喷丸处理在弹簧表面形成压应力层，深度可达0.1 - 0.2 mm，有效提高弹簧的疲劳寿命，增强其抵抗疲劳断裂的能力。

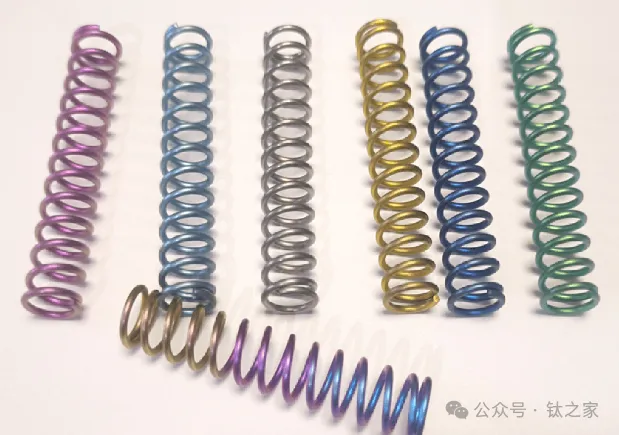

阳极氧化：生成TiO₂膜（5 - 20 μm），不仅可以增强弹簧的耐磨性，还能提高其绝缘性，适用于一些对耐磨和绝缘有要求的场合。
（五）焊接与连接：确保结构稳定
激光焊接常用于闭合端弹簧的连接。在焊接过程中，需要严格控制热输入，防止β相粗化脆化，影响弹簧的性能。精确的焊接工艺能够保证弹簧的结构稳定性和可靠性。
三、应用广泛：多领域大显身手
（一）航空航天：翱翔天际的可靠支撑
在航空航天领域，钛合金弹簧发挥着重要作用。起落架弹簧采用TC4材料，经过热成形和时效处理，疲劳寿命＞10⁷次，能够承受飞机起落时的巨大冲击力和频繁的载荷变化。发动机阀门弹簧选用TA18材料，采用冷拉丝材和喷丸工艺，耐温450℃，确保发动机在高温环境下稳定运行。
（二）医疗器械：守护生命的温柔力量
医疗器械领域对材料的生物相容性和性能稳定性要求极高。血管支架弹簧采用TA1冷拉丝，直径仅为0.1 - 0.3 mm，经过电解抛光至Ra＜0.1 μm，表面光滑，不会对血管造成损伤。其良好的弹性和生物相容性，能够为血管提供稳定的支撑，帮助患者恢复健康。
（三）汽车工业：提升性能的轻盈之选
钛之家报道，近年来钛合金弹簧在汽车工业的应用呈现爆发式增长。赛车悬架弹簧采用TC4材料，比钢簧减重40%，同时刚度可调。减轻的重量可以降低赛车的能耗，提高其加速性能和操控性。可调的刚度则能够根据不同的赛道条件和驾驶需求进行优化，为赛车手提供更好的驾驶体验。
四、对比钢弹簧：优势与挑战并存
与钢弹簧（如60Si2MnA）相比，钛合金弹簧具有明显的优势。其密度为4.5 g/cm³，比钢弹簧轻40%，在轻量化方面具有巨大潜力。疲劳极限为450 - 600 MPa，高于钢弹簧的300 - 400 MPa，使用寿命更长。在耐蚀性方面，钛合金弹簧免维护，适用于海洋和体液环境，而钢弹簧需要镀层或使用不锈钢，增加了成本。然而，钛合金弹簧也面临着成本高的挑战，包括材料成本和加工成本。
五、展望未来：创新驱动发展
钛合金弹簧以其轻量化、高疲劳寿命、耐腐蚀等优势，在高端领域展现出广阔的应用前景。但同时，回弹控制、热加工氧化防护和成本高等问题也需要进一步解决。未来，开发低成本β型钛合金（如Ti - 3Al - 8V - 6Cr - 4Mo - 4Zr）将成为趋势，这种合金能够进一步提升冷成形性，降低生产成本，推动钛合金弹簧在更多领域的广泛应用。随着技术的不断进步和创新，钛合金弹簧有望成为高端领域弹簧的主流选择，为各行业的发展提供更强大的支持。
